? 一、概 述
在企業生產過程中，往往都會存在因雷擊、短路故障重合閘或內部電網故障等原因而產生電網電壓瞬時下降，持續時間為10ms到3s左右，這種現象稱為"電壓跌落",又稱"晃電，晃電會引起相關聯鎖設備動作，導致生產線停車，使企業造成巨大的經濟損失， 針對以上情況，我公司經過多年經驗積累成功開發了JYFS02系列晃電再啟動控制器，該產品能在電壓恢復到正常后自動啟動因晃電而停止工作的電機，并可輸出信號來滿足相關工藝的DCS或PLC聯鎖需求，可根據實際情況來設置啟動時間，在晃電發生后能及時、有序地保證生產的連續性運行，特別是在一些無人值守的地方可快速及時地啟動設備，減少因晃電而造成的經濟損失，避免相關事故。產品經過多年的運行和改進，已在石油、化工、冶金、礦山、電力、能源等領域得到廣泛應用，深受用戶的一致好評！

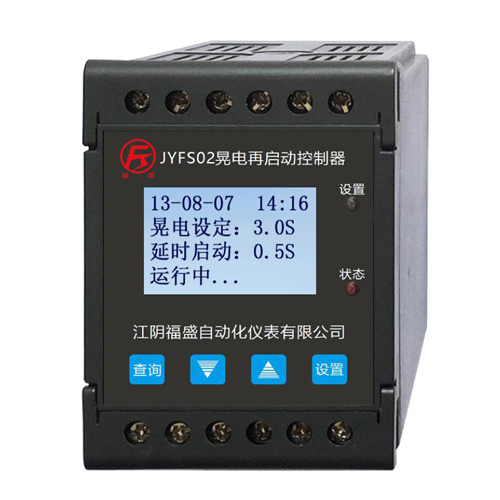

功能描述：JYFS02A再啟動控制器用來控制接觸器因晃電后需要重啟動的電路，當電機正常啟動工作后，此時如果電網電壓突然下降且在3秒（P01可設值）內恢復到正常電壓，控制器會在電壓恢復正常后延時0.5秒（P02可設置）給交流接觸器的啟動信號，讓電機自動啟動運行。
? 二、工作原理
控制器內部電路在檢測到電壓的模擬信號及當前觸點信號后，經過單片機分析處理，當晃電發生并恢復正常后發出啟動信號，如晃電時間超過設置時間則不啟動，來電后啟動時間可調，以免因大批設備同時啟動而造成電網電壓的下降，同時用戶可根據需求，選擇帶輔助聯鎖信號輸出的再啟動控制器，用來滿足生產工藝晃電時聯鎖需要，以免聯鎖跳車。
? 三、功 能
1.根據用戶情況設定來電后啟動時間及晃電不啟動時間
2.能記錄晃電發生時間、次數以及晃電持續時間，便于用戶檢查
3.電機正常起動和停止功能不受影響
4.可選擇輔助信號輸出，用來滿足工藝聯鎖
5.可以用在軟啟動或變頻控制回路
? 四、型號說明
1. JYFS02A 用于控制220V或380V控制回路再啟動
2. JYFS02B 用于控制220V或380V控制回路再啟動，并可輸出一對輔導觸點 來控制相關聯鎖，以免晃電時因接觸器脫扣導致其觸點輸出信號中斷，引起系統聯鎖而停機。
? 五、操作說明
按鍵說明：
"設置"鍵：設置、確認。
"選擇"鍵：移動光標、切換界面。
"數值"鍵：改變數值大小。
（二）晃電記錄查詢
在主界面下按"設置"鍵，進入設置菜單界面；選擇"晃電查詢"，按"設 置"鍵進入即看到新的晃電記錄，按"選擇"鍵切換查詢下一條記錄，查詢完畢后按"設置"鍵退出。 注：本產品可記錄10條晃電信息，如果晃電超過10次，則保存近10次記錄。
（三）參數設置
在主界面下按"設置"鍵，進入設置菜單界面；按"選擇"鍵將光標移動"參數設置"，再按"設置"鍵確認進入，輸入密碼"123"，進入?yún)?shù)設置菜單界面；按"選擇"鍵將光標移動到需要修改的參數，按"設置"鍵確認進入；按"數值"鍵改變參數值，設置完成后按"設置"鍵確認。
|
代碼 |
參數類型 |
默認值 |
可設范圍 |
說明 |
|
P01 |
晃電判斷時間 |
2.0 |
0.5- 5.0秒 |
晃電設定時間，如晃電超過該時間則不啟動 |
|
P02 |
再啟動延時時間 |
0.5 |
0.5-30.0秒 |
當電壓恢復到正常值后，設置延時啟動時間 |
|
P03 |
再啟動持續時間 |
1.0 |
1.0 -2.0秒 |
再啟動輸出信號持續時間 |
（四）時間設置
在主界面下按"設置"鍵，進入設置菜單界面；按"選擇"鍵將光標移動到"時間設置"，再按"設置"鍵確認進入，依次對年、月、日、時、分進行調整，調整完畢后按"設置"鍵確認退出。

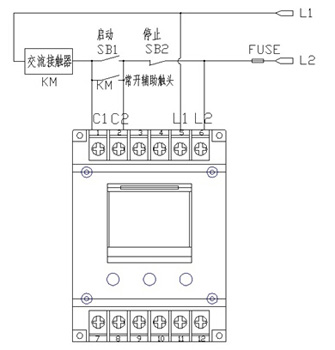

（五）接線圖
用戶在使用時，請嚴格按以下接線圖接線。
注 意：C1(1號端子)須接靠近接觸器一則，C2（2 號 端 子）接靠近進線一則
（六）安裝方式及尺寸
1．安裝方式：導軌安裝
2．安裝尺寸: 80×110×100 (mm)
